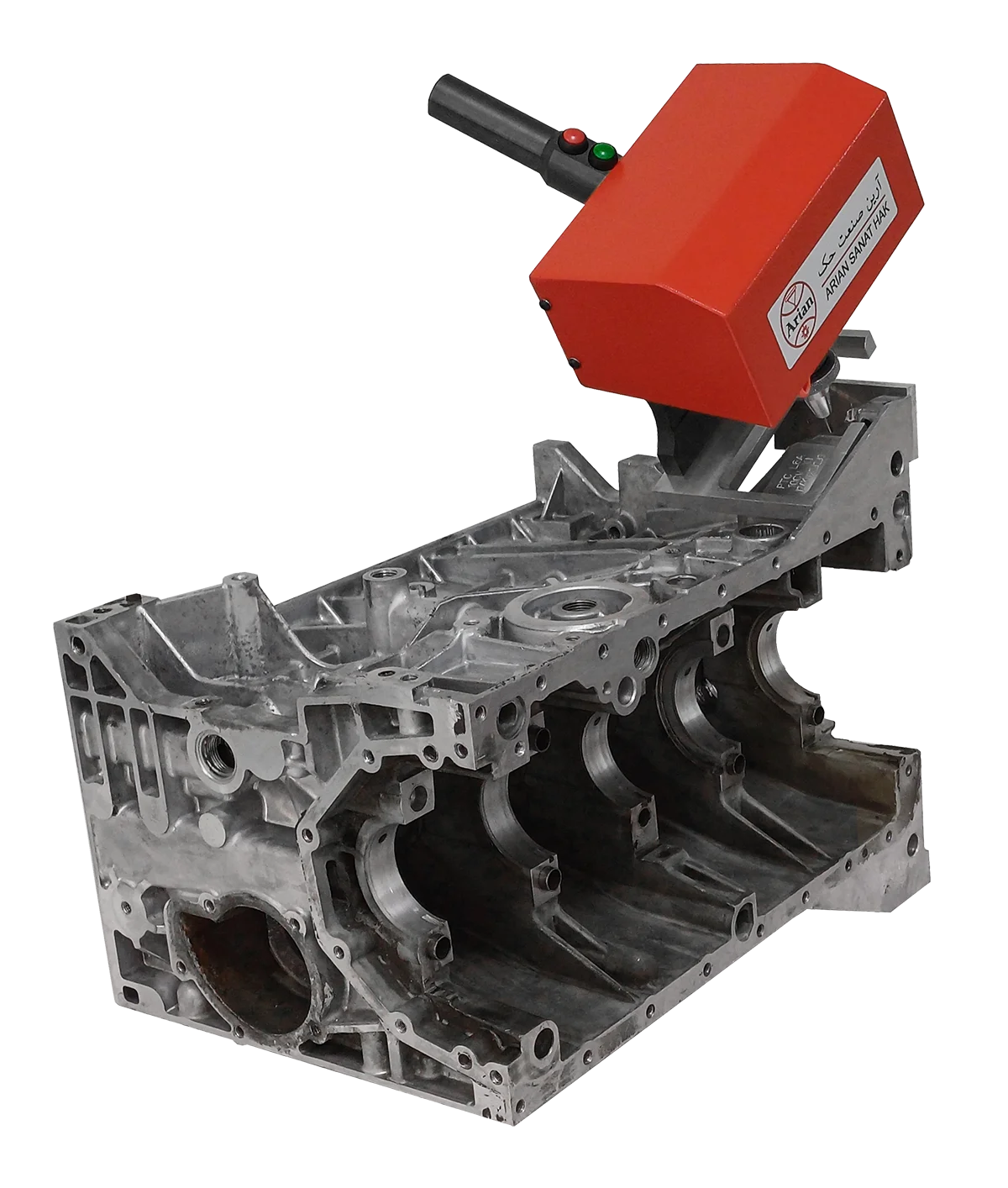

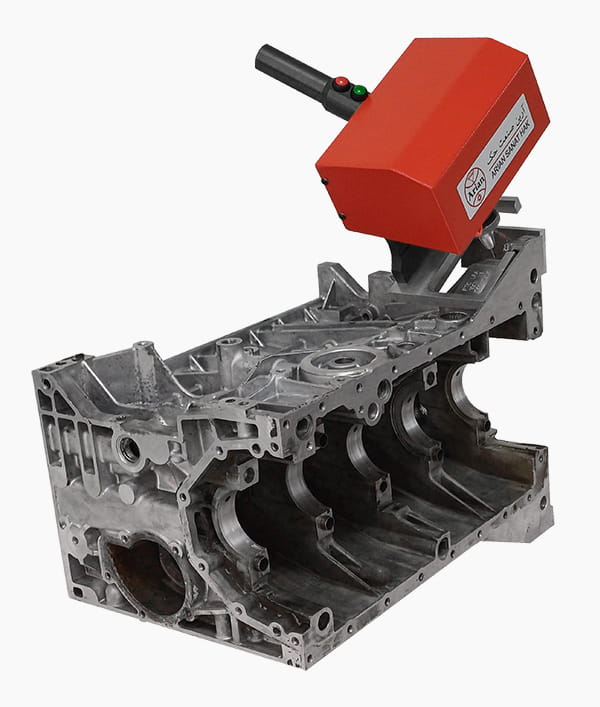

دستگاه حکاکی سیلندر خودرو چیست؟
دستگاه حکاکی سیلندر خودرو یک دستگاه صنعتی برای حک دائمی حروف، اعداد، شماره موتور، کدهای فنی و سایر اطلاعات شناسایی روی بلوک سیلندر و قطعات فلزی موتور است. این دستگاه بهویژه برای حک روی قطعاتی با وزن و ابعاد بالا یا سطوحی با شکل نامنظم طراحی شده است؛ قطعاتی که جابهجایی یا قرار دادن آنها روی دستگاههای حکاکی رومیزی معمولاً دشوار است.
در بسیاری از کاربردهای صنعتی، تعمیرگاهی و تولیدی، لازم است اطلاعات شناسایی و فنی مستقیماً روی قطعه و بهصورت دائمی و خوانا ثبت شود. استفاده از دستگاه حک شماره موتور این امکان را فراهم میکند که حروف و اعداد با موقعیت و الگوی مشخص روی سطح فلزی قطعه حک شوند و در مقایسه با روشهای دستی، یکنواختی و کنترل بیشتری در فرایند حک ایجاد شود.
دستگاههای حکاکی سوزنی (Dot Peen) با وارد کردن ضربات متوالی و کنترلشده توسط سوزن حکاکی، الگوی نقطهای حروف، اعداد و نمادها را روی سطح فلز ایجاد میکنند. در دستگاههای حکاکی سوزنی پنوماتیکی، فشار هوای ورودی و سایر پارامترهای قابل تنظیم را میتوان متناسب با جنس و شرایط سطح قطعه تنظیم کرد. به همین دلیل، این روش برای حک اطلاعاتی که باید بهصورت دائمی، خوانا و مقاوم در برابر سایش روی قطعات فلزی باقی بمانند، کاربرد گستردهای دارد.
ویدیو دستگاه حک سیلندر خودرو
در ویدیوی زیر، نحوه قرارگیری دستگاه حک سوزنی و اجرای حک روی سیلندر خودرو را مشاهده میکنید.
دستگاه حک شماره موتور چگونه کار میکند؟

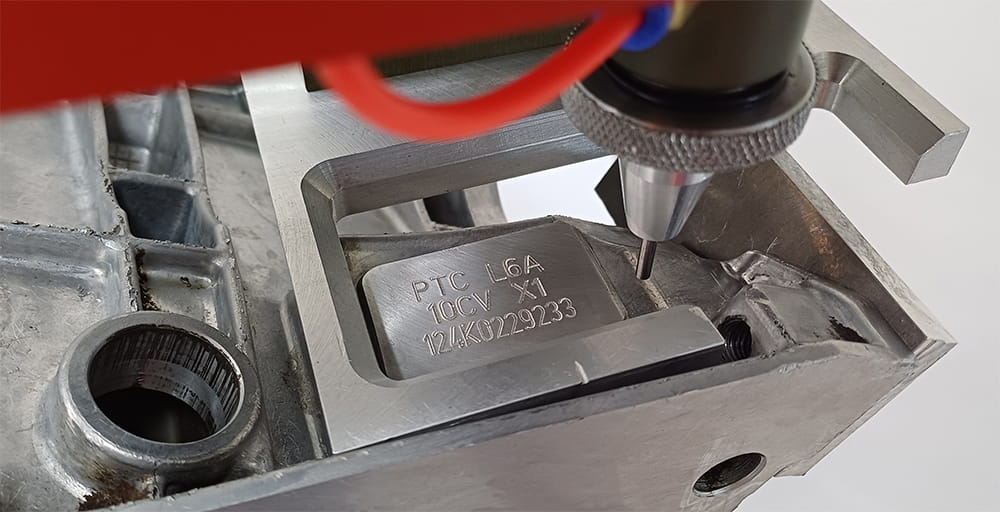

در دستگاههای حکاکی سوزنی (Dot Peen)، یک سوزن مقاوم با ضربههای متوالی و کنترلشده به سطح قطعه برخورد میکند و نقاطی را روی فلز ایجاد میکند. حرکت دقیق و کنترلشده سوزن در محورهای دستگاه باعث میشود این نقاط در کنار یکدیگر، شکل حروف، اعداد و سایر اطلاعات موردنظر را تشکیل دهند. اپراتور ابتدا متن، شماره یا کد موردنظر را در کنترلر دستگاه وارد میکند؛ سپس دستگاه مسیر حرکت و الگوی ضربات سوزن را محاسبه کرده و عملیات حک را انجام میدهد.
پارامترهایی مانند شدت ضربه، سرعت حرکت، تراکم نقاط، اندازه کاراکتر، عمق حک و فاصله هد از سطح قطعه میتوانند بر کیفیت و خوانایی حک تأثیرگذار باشند. به همین دلیل، برای حک شماره موتور روی بلوک سیلندر، تنظیمات دستگاه باید متناسب با جنس و سختی قطعه، وضعیت و شکل سطح حک و مشخصات موردنظر برای حک انتخاب شود. انجام یک تست روی نمونه واقعی قطعه نیز میتواند به دستیابی به کیفیت مطلوب حک کمک کند.
چرا دستگاه حک سوزنی برای حک روی بلوک سیلندر مناسب است؟

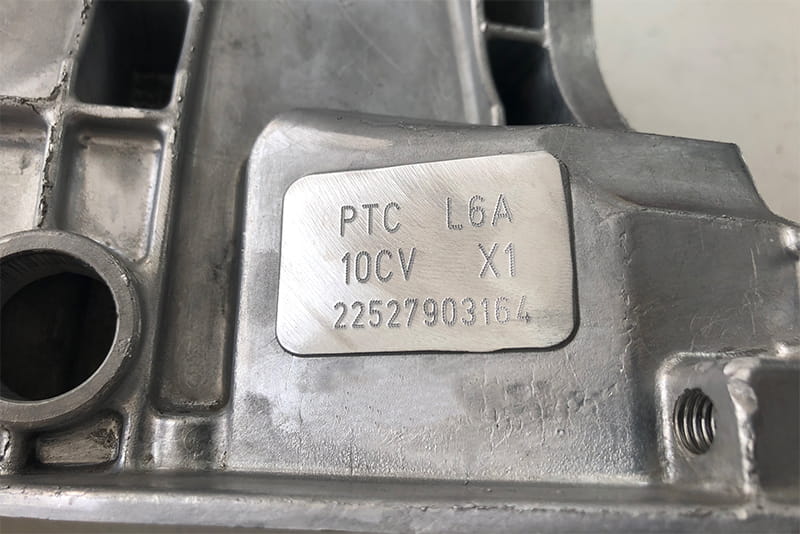

بلوک سیلندر معمولاً قطعهای سنگین و نسبتاً بزرگ است و محل حک شماره موتور نیز ممکن است سطحی محدود، منحنی یا با دسترسی دشوار داشته باشد. یکی از مزایای مهم دستگاه حکاکی سوزنی پرتابل این است که بهجای جابهجایی قطعه سنگین، میتوان هد حکاکی را به محل موردنظر روی قطعه منتقل کرد. این ویژگی، فرایند حک روی بلوک موتور و قطعات بزرگ و سنگین را سادهتر میکند.
این نوع دستگاه میتواند برای کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:

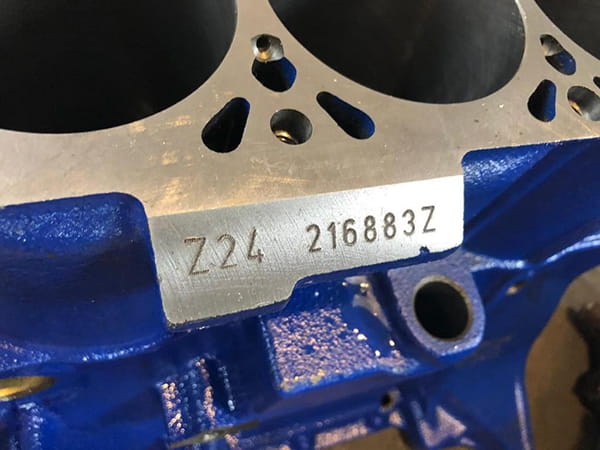

- حک شماره موتور روی بلوک سیلندر
- حک کد فنی و شماره سریال قطعات موتور
- حک اطلاعات رهگیری و شناسایی قطعات
- حک تاریخ تولید یا کد تعمیر
- حک اطلاعات کنترل کیفیت
- حک شناسه قطعات فلزی
- حک شماره شاسی و شناسههای مشابه، متناسب با کاربرد و الزامات مربوطه
در صورت انتخاب مناسب محل حک و ثابت کردن صحیح هد دستگاه نسبت به سطح قطعه، میتوان نوشتهای یکنواخت و خوانا ایجاد کرد. در روش حکاکی سوزنی (Dot Peen)، سوزن با ضربات کنترلشده روی سطح فلز فرورفتگیهای متوالی ایجاد میکند؛ بنابراین نوشته بهصورت فیزیکی روی قطعه ایجاد میشود و در برابر سایش و پاکشدن سطحی مقاومت مناسبی دارد. میزان ماندگاری حک به عواملی مانند عمق حک، جنس و سختی قطعه، شرایط سطح و محل حک بستگی دارد.
لازم است توجه شود که حک شمارههای هویتی و قانونی خودرو، از جمله شمارههایی که برای شناسایی رسمی خودرو استفاده میشوند، باید صرفاً توسط مجموعههای مجاز و مطابق مقررات مربوطه انجام شود.
اجزای اصلی دستگاه حک سیلندر خودرو
یونیت حکاکی
یونیت حکاکی، مجموعهای است که مکانیزم ایجاد ضربه و حرکت کنترلشده سوزن حکاکی را در خود جای میدهد. کیفیت ساخت، استحکام مکانیکی و دقت عملکرد این بخش تأثیر مستقیمی بر یکنواختی و خوانایی حک دارد.
در دستگاه حک سیلندر خودرو، بهویژه در مدلهای پرتابل، وزن و ابعاد مناسب یونیت، سهولت جابهجایی و امکان قرارگیری و تثبیت صحیح هد روی محل موردنظر اهمیت زیادی دارد؛ زیرا ممکن است لازم باشد عملیات حک روی یک قطعه سنگین و در موقعیتی با دسترسی محدود انجام شود.
ابزار حکاکی و سوزن
ابزار حکاکی مجموعهای است که وظیفه ایجاد ضربات کنترلشده روی سطح قطعه را بر عهده دارد و سوزن حکاکی بهعنوان بخش در تماس مستقیم با سطح فلز، نقش اصلی را در ایجاد نقاط حک ایفا میکند. مشخصات سوزن، از جمله جنس، زاویه نوک سوزن و میزان سایش آن، میتواند بر شکل نقاط، عمق و خوانایی حک تأثیر بگذارد.
انتخاب ابزار و سوزن مناسب باید متناسب با جنس و سختی قطعه، عمق موردنظر و نوع حک انجام شود. سوزن فرسوده یا نامناسب میتواند باعث کاهش کیفیت و یکنواختی نوشته شود؛ بنابراین امکان تعویض آسان سوزن و دسترسی به قطعات یدکی، از نکات مهم در استفاده و نگهداری دستگاه حک سوزنی است.
کنترلر دستگاه حکاکی
کنترلر دستگاه وظیفه دریافت و اجرای اطلاعات مربوط به حکاکی را بر عهده دارد و به اپراتور امکان میدهد متن، شماره یا کد موردنظر را وارد کرده و پارامترهای مربوط به حرکت و الگوی حک را تنظیم کند. بسته به نوع و مدل دستگاه، امکاناتی مانند تنظیم اندازه کاراکتر، سرعت حرکت، فاصله حروف و خطوط، ذخیره طرحها و شمارنده قطعات میتواند در اختیار اپراتور قرار گیرد.
در صورت پشتیبانی دستگاه، تجهیزاتی مانند رایانه، بارکدخوان، کیبورد یا ماوس نیز میتوانند برای ورود یا انتقال اطلاعات به سیستم حک مورد استفاده قرار گیرند.
واحد مراقبت هوای فشرده
در دستگاههای حکاکی سوزنی پنوماتیکی، واحد مراقبت وظیفه آمادهسازی و تنظیم هوای ورودی به سیستم را بر عهده دارد. این مجموعه معمولاً شامل فیلتر، رگلاتور و تجهیزات مرتبط با تنظیم و انتقال هوای فشرده است. فشار هوای تنظیمشده توسط رگلاتور، بر شدت ضربه سوزن و در نتیجه بر عمق حک تأثیر میگذارد.
تنظیم فشار مناسب باید متناسب با جنس و سختی قطعه، عمق حک موردنظر و کیفیت نوشته انجام شود. همچنین استفاده از هوای فشرده تمیز و عاری از رطوبت و آلودگی، به عملکرد پایدار ابزار حک و افزایش عمر قطعات پنوماتیکی کمک میک
کاربردهای دستگاه حک سیلندر خودرو
دستگاه حک سیلندر خودرو علاوه بر حک شماره موتور، میتواند برای ثبت اطلاعات فنی، شناسایی و رهگیری روی انواع قطعات فلزی مورد استفاده قرار گیرد. با توجه به نوع هد، محدوده دسترسی و قابلیت تنظیم دستگاه، امکان حک روی قطعاتی مانند بلوک موتور، پوسته گیربکس و برخی قطعات فلزی ماشینآلات نیز وجود دارد. انتخاب تنظیمات مناسب باید بر اساس جنس، سختی، شکل و محل حک روی قطعه انجام شود.
دستگاه حکاکی سیلندر خودرو میتواند در بخشهای مختلف صنعت خودرو و تعمیرات موتور مورد استفاده قرار گیرد.
حک شماره موتور
یکی از مهمترین کاربردهای دستگاه، حک شماره موتور و سایر اطلاعات شناسایی روی محل تعیینشده بلوک موتور است. قابلیت پرتابل بودن هد در برخی دستگاههای حک سوزنی این امکان را فراهم میکند که بدون جابهجایی قطعه سنگین، هد دستگاه در محل موردنظر قرار گرفته و عملیات حک انجام شود. اجرای حک شمارههای هویتی و قانونی خودرو باید مطابق الزامات و توسط مجموعههای مجاز انجام شود.
حک کد و شماره قطعات
در خطوط تولید، قطعهسازی و فرایندهای تعمیر و بازسازی، میتوان از دستگاه برای حک شماره سریال، کد قطعه، کد تولید و اطلاعات رهگیری روی قطعات فلزی استفاده کرد. حک مستقیم اطلاعات روی قطعه، امکان شناسایی و رهگیری آن را در مراحل مختلف تولید، کنترل کیفیت، تعمیر و خدمات پس از فروش فراهم میکند.
حک اطلاعات تعمیرات
در مراکز بازسازی موتور و تعمیرگاههای تخصصی، دستگاه حک سوزنی میتواند برای ثبت اطلاعات داخلی مانند شناسه تعمیر، تاریخ تعمیر یا کد رهگیری قطعه مورد استفاده قرار گیرد. این اطلاعات میتوانند به شناسایی قطعه و مدیریت سوابق تعمیرات و بازسازی کمک کنند.
حک روی قطعات فلزی موتور
با انتخاب ابزار و سوزن مناسب، امکان حک روی بسیاری از قطعات فلزی موتور و مجموعههای مرتبط وجود دارد. با این حال، کیفیت و عمق حک به عواملی مانند جنس و سختی قطعه، وضعیت سطح، شکل قطعه و تنظیمات دستگاه وابسته است. به همین دلیل، برای دستیابی به نتیجه مطلوب، بررسی شرایط قطعه و در صورت نیاز انجام تست روی نمونه واقعی توصیه میشود.
ویژگیهای مهم برای انتخاب دستگاه حک سیلندر خودرو
محدوده حکاکی
اولین ویژگی مهم هنگام انتخاب دستگاه حک سیلندر خودرو، محدوده حکاکی است. محدوده کاری دستگاه باید با ابعاد ناحیه موردنظر برای حک، طول متن، تعداد خطوط و اندازه کاراکترها متناسب باشد. اگر محدوده حک کوچکتر از فضای موردنیاز باشد، اجرای کامل متن یا کد امکانپذیر نخواهد بود.
از طرف دیگر، انتخاب دستگاهی با محدوده حک بسیار بزرگتر از نیاز نیز همیشه مزیت محسوب نمیشود. بسته به طراحی دستگاه، افزایش محدوده کاری میتواند ابعاد و وزن هد را بیشتر کرده و جابهجایی و استقرار آن روی قطعه را دشوارتر کند. بنابراین بهتر است محدوده حکاکی بر اساس نیاز واقعی و ابعاد نوشته موردنظر انتخاب شود.
پیش از خرید، توصیه میشود متن، تعداد خطوط و اندازه واقعی کاراکترها مشخص شده و در صورت امکان، طرح موردنظر روی نمونهای مشابه قطعه آزمایش شود.
قدرت و عمق حکاکی
قدرت و عمق حکاکی از عوامل مهم در انتخاب دستگاه هستند. فلزات مختلف رفتار یکسانی در برابر ضربه ندارند و تنظیم مناسب برای آلومینیوم، فولاد و چدن میتواند متفاوت باشد. در دستگاههای حک سوزنی پنوماتیکی، فشار هوای ورودی و عملکرد صحیح مکانیزم ضربهزننده بر شدت ضربه و در نتیجه بر عمق حک تأثیر میگذارند.
عمق بیشتر همیشه به معنای حک بهتر نیست؛ هدف، دستیابی به خوانایی و ماندگاری مناسب متناسب با کاربرد است. به همین دلیل، بهتر است عملکرد دستگاه با استفاده از نمونهای همجنس و مشابه قطعه اصلی بررسی شود تا تنظیم مناسب برای جنس و سطح موردنظر مشخص شود.
پرتابل بودن و قابلیت جابهجایی هد
پرتابل بودن دستگاه برای حک روی بلوک سیلندر و قطعات سنگین اهمیت زیادی دارد. وزن و ابعاد هد، طراحی دستگیره، طول کابلها و شلنگها و امکان قرارگیری هد در موقعیتهای مختلف، بر سهولت استفاده از دستگاه تأثیر میگذارند. یک هد مناسب باید بهگونهای طراحی شده باشد که اپراتور بتواند آن را در محل موردنظر قرار داده و در حین حک، موقعیت آن را بهصورت پایدار حفظ کند.
در صورتی که عملیات حک بهصورت دستی انجام میشود، وزن و ارگونومی هد اهمیت بیشتری پیدا میکند؛ زیرا لرزش یا جابهجایی هد میتواند روی یکنواختی نوشته تأثیر بگذارد. استفاده از پایه یا فیکسچر مناسب نیز میتواند دقت و تکرارپذیری محل حک را افزایش دهد، بهخصوص زمانی که یک قطعه بهصورت مکرر حک میشود.
سرعت حکاکی و زمان چرخه
سرعت حکاکی باید متناسب با کیفیت موردنیاز و زمان چرخه تولید بررسی شود. افزایش سرعت زمانی یک مزیت محسوب میشود که باعث کاهش محسوس زمان عملیات بدون افت خوانایی و کیفیت حک شود. عواملی مانند تراکم نقاط، اندازه و ارتفاع کاراکترها، تعداد خطوط و شدت ضربه میتوانند بر زمان انجام حک تأثیر بگذارند.
در خطوط تولید و کاربردهای پرتیراژ، بهتر است زمان چرخه با متن و قطعه واقعی اندازهگیری شود. در مقابل، در تعمیرگاهها و کاربردهای کمتیراژ، سهولت استفاده، انعطافپذیری و امکان حک روی قطعات مختلف ممکن است اهمیت بیشتری از چند ثانیه کاهش زمان عملیات داشته باشد.
کنترلر و امکانات نرمافزاری
کنترلر و نرمافزار دستگاه از بخشهای مهم در انتخاب دستگاه حکاکی هستند و سهولت استفاده، امکانات نرمافزاری و نوع کنترلر میتوانند تأثیر قابلتوجهی بر قیمت، کارایی و ارزش خرید دستگاه داشته باشند. نرمافزار باید امکان ورود و ویرایش آسان متن، شماره و کدهای موردنظر را فراهم کند و اپراتور بتواند بدون پیچیدگی، تنظیمات مربوط به اندازه کاراکتر، فاصله حروف و خطوط، سرعت حرکت و سایر پارامترهای قابل تنظیم دستگاه را مدیریت کند.
در کاربردهای تولیدی و تعمیرگاهی، امکاناتی مانند ذخیره و فراخوانی طرحها، شمارهگذاری سریالی، شمارنده قطعات، مدیریت اطلاعات حک و در صورت پشتیبانی دستگاه، ارتباط با بارکدخوان یا رایانه میتوانند سرعت و دقت کار را افزایش دهند. همچنین وجود پیشنمایش مناسب و امکان بررسی اطلاعات پیش از شروع حک، احتمال خطای اپراتور را کاهش میدهد.
بنابراین هنگام مقایسه دستگاههای حکاکی، نباید فقط به مشخصات مکانیکی و قدرت حک توجه کرد؛ کیفیت و امکانات کنترلر و نرمافزار نیز باید متناسب با نوع استفاده و نیاز واقعی کاربر بررسی شود.
خدمات پس از فروش و تأمین قطعات
خدمات پس از فروش و دسترسی به قطعات یدکی از معیارهای مهم انتخاب دستگاه حک سیلندر خودرو هستند. موجود بودن قطعاتی مانند سوزن، کابل، شلنگ و قطعات مصرفی و مکانیکی و همچنین دسترسی به تعمیرکار یا واحد فنی آشنا با دستگاه میتواند در کاهش زمان توقف دستگاه مؤثر باشد.
آموزش اولیه اپراتور، ارائه راهنمای تنظیمات و امکان تأمین فیکسچر متناسب با قطعه نیز از عواملی هستند که در استفاده بلندمدت از دستگاه اهمیت دارند. در بسیاری از کاربردها، کیفیت خدمات فنی و دسترسی به قطعات یدکی میتواند به اندازه مشخصات فنی دستگاه در تصمیم خرید اهمیت داشته باشد.
مراحل صحیح حکاکی روی بلوک سیلندر
بررسی و آمادهسازی سطح قطعه
پیش از شروع حکاکی، سطح محل موردنظر باید از نظر آلودگی، روغن، گریس، زنگزدگی، برجستگی و ناهمواریهای مؤثر بر فرآیند حک بررسی شود. وجود آلودگی یا برجستگی در محل حک میتواند بر نحوه قرارگیری هد و تماس مناسب سوزن با سطح تأثیر بگذارد.
همچنین باید مشخص شود که سطح موردنظر صاف، منحنی یا دارای شکل هندسی خاصی است و آیا امکان قرارگیری پایدار هد روی آن وجود دارد یا خیر. در صورت نیاز، سطح باید به اندازهای تمیز و آماده شود که هد بتواند در موقعیت مناسب قرار گرفته و عملیات حک بهصورت یکنواخت انجام شود.
تعیین محل حک
پس از بررسی سطح قطعه، محل مناسب برای حک باید مشخص شود. این محل باید از نظر دسترسی هد، ابعاد ناحیه حک، طول نوشته، اندازه کاراکترها و شرایط سطح قطعه مناسب باشد. در صورتی که اطلاعاتی مانند شماره موتور یا شناسه قطعه قرار است حک شود، محل حک باید مطابق الزامات و دستورالعملهای مربوط به همان قطعه یا کاربرد انتخاب شود.
پیش از شروع عملیات، بهتر است موقعیت نوشته، جهت قرارگیری کاراکترها و فاصله مناسب آنها از لبهها یا قسمتهای برجسته قطعه مشخص شود. این کار از جابهجایی یا اصلاح مجدد محل حک در مراحل بعدی جلوگیری میکند.
قرارگیری و تثبیت هد حکاکی
پس از تعیین محل حک، هد دستگاه باید در موقعیت مناسب نسبت به سطح قطعه قرار گیرد و تا حد امکان پایدار و بدون حرکت باشد. زاویه و فاصله مناسب سوزن نسبت به سطح باید متناسب با طراحی ابزار حک و شرایط قطعه تنظیم شود.
در حکاکی دستی، کنترل و ثابت نگه داشتن هد اهمیت زیادی دارد؛ زیرا حرکت یا لرزش آن در هنگام ایجاد نقاط میتواند باعث جابهجایی نقاط و کاهش یکنواختی نوشته شود. استفاده از پایه، فیکسچر یا تجهیزات نگهدارنده مناسب میتواند پایداری هد و تکرارپذیری عملیات را افزایش دهد، بهخصوص زمانی که یک قطعه بهصورت مکرر حک میشود.
تنظیم فشار هوا و پارامترهای حک
پس از تثبیت هد، فشار هوای ورودی و پارامترهای قابل تنظیم دستگاه باید متناسب با جنس و شرایط قطعه تنظیم شوند. در دستگاههای حک سوزنی پنوماتیکی، فشار هوا از طریق رگلاتور واحد مراقبت تنظیم میشود و بر شدت ضربه سوزن تأثیر میگذارد.
در کنار فشار هوا، عواملی مانند اندازه کاراکتر، سرعت حرکت، تراکم نقاط و سایر پارامترهای قابل تنظیم دستگاه نیز میتوانند بر کیفیت و زمان حک تأثیر داشته باشند. تنظیمات مناسب باید با توجه به جنس و سختی قطعه و نتیجه موردنظر انتخاب شود و بهتر است پیش از اجرای حک اصلی، روی نمونه مشابه آزمایش شود.
انجام حکاکی آزمایشی
پیش از اجرای حک نهایی، بهتر است تنظیمات دستگاه روی نمونهای همجنس یا قطعه مشابه آزمایش شود. در این مرحله میتوان خوانایی کاراکترها، عمق حک، یکنواختی نقاط و کیفیت کلی نوشته را بررسی و در صورت نیاز فشار هوا یا سایر پارامترهای قابل تنظیم را اصلاح کرد.
انجام تست آزمایشی بهویژه زمانی اهمیت دارد که جنس، سختی یا شکل سطح قطعه با نمونههای قبلی متفاوت باشد. این کار احتمال ایجاد حک نامناسب روی قطعه اصلی و نیاز به اصلاح یا تعویض قطعه را کاهش میدهد.
اجرای حک نهایی
پس از تأیید نتیجه حک آزمایشی، متن یا کد موردنظر باید یک بار دیگر پیش از شروع عملیات بررسی شود. سپس با قرارگیری صحیح و ثابت هد و اعمال تنظیمات تأییدشده، عملیات حک نهایی انجام میشود.
در هنگام حک، بهتر است وضعیت قرارگیری هد و عملکرد دستگاه تحت نظر باشد و از جابهجایی قطعه یا هد تا پایان عملیات جلوگیری شود. برای حک اطلاعات حساس مانند شمارهها و شناسههای قطعه، کنترل دقیق متن پیش از شروع اهمیت ویژهای دارد.
بررسی کیفیت و خوانایی حک
پس از پایان حک، نوشته باید از نظر خوانایی، یکنواختی نقاط، کامل بودن کاراکترها، عمق مناسب و قرارگیری صحیح متن بررسی شود. همچنین باید اطمینان حاصل شود که تمام اطلاعات موردنظر بدون خطا و مطابق طرح تعیینشده روی قطعه حک شدهاند.
در کاربردهای تولیدی، میتوان نتیجه حک را با نمونه تأییدشده یا معیار کنترل کیفیت مجموعه مقایسه کرد. اگر نوشته خوانایی یا یکنواختی مطلوب را نداشته باشد، بهتر است علت آن مانند تنظیم نامناسب فشار هوا، وضعیت سوزن، حرکت هد یا شرایط سطح قطعه بررسی و پیش از ادامه تولید اصلاح شو
تنظیمات مؤثر بر کیفیت حک شماره موتور
شدت ضربه و سرعت حرکت
شدت ضربه تعیین میکند هر نقطه تا چه اندازه در سطح قطعه فرورفتگی ایجاد کند. در دستگاههای حک سوزنی پنوماتیکی، شدت ضربه تحت تأثیر فشار هوای ورودی قرار دارد. فشار کم ممکن است باعث ایجاد نقاط کمعمق و کاهش خوانایی نوشته شود، در حالی که فشار بیش از حد میتواند فرورفتگی عمیقتر از نیاز ایجاد کند و ظاهر نامناسبی به حک بدهد.
سرعت حرکت هد نیز بر فاصله نقاط و شکل نهایی نوشته تأثیر میگذارد. تنظیم مناسب باید با توجه به جنس و سختی قطعه، اندازه کاراکتر و کیفیت موردنظر انجام شود؛ بنابراین نتیجه مطلوب معمولاً حاصل تعادل میان شدت ضربه، سرعت حرکت و تراکم نقاط است.
تراکم نقاط و اندازه کاراکتر
تراکم نقاط مشخص میکند مسیر هر کاراکتر از چه تعداد فرورفتگی تشکیل شود. افزایش مناسب تراکم میتواند باعث پیوستگی و خوانایی بهتر حروف شود، اما تراکم بیش از حد زمان حکاکی را افزایش میدهد و در کاراکترهای کوچک ممکن است باعث نزدیک شدن یا ادغام نقاط شود.
ارتفاع و عرض کاراکترها نیز باید متناسب با فضای موجود روی قطعه و میزان خوانایی موردنیاز انتخاب شود. برای حک شماره موتور، انتخاب اندازه مناسب کاراکتر اهمیت ویژهای دارد؛ زیرا نوشته باید بدون نزدیک شدن بیش از حد نقاط، بهراحتی قابل تشخیص و خواندن باشد.
فاصله و زاویه قرارگیری هد
فاصله مناسب سوزن تا سطح قطعه و نحوه قرارگیری هد از عوامل مکانیکی مهم در کیفیت حک هستند. هد باید متناسب با طراحی ابزار حک و شرایط سطح، در موقعیت مناسب نسبت به قطعه قرار گیرد. اگر هد نسبت به سطح زاویه نامناسبی داشته باشد، ممکن است عمق و شکل نقاط در بخشهای مختلف نوشته یکسان نباشد.
این موضوع در حک روی سطوح منحنی یا نامنظم اهمیت بیشتری دارد؛ زیرا تغییر وضعیت هد نسبت به سطح میتواند باعث تغییر کیفیت نقاط و کاهش یکنواختی نوشته شود. به همین دلیل، قرارگیری پایدار هد و رعایت فاصله مناسب سوزن تا سطح باید پیش از شروع حک و در طول عملیات کنترل شود.
ثبت و تکرار تنظیمات
برای کارهای تکراری، بهتر است تنظیمات مناسب برای هر جنس و مدل قطعه ثبت و مستندسازی شود. اطلاعاتی مانند فشار هوای مورد استفاده، اندازه کاراکتر، سرعت حرکت و تراکم نقاط میتواند در دستورالعمل کار ثبت شود تا در دفعات بعدی، تنظیم دستگاه سریعتر و دقیقتر انجام شود.
ثبت این اطلاعات باعث میشود کیفیت حک کمتر به تجربه فردی اپراتور وابسته باشد و تکرارپذیری عملیات افزایش پیدا کند. این موضوع در خطوط تولید و همچنین تعمیرگاههایی که یک نوع قطعه را بهصورت مکرر حک میکنند اهمیت بیشتری دارد.
مزایای دستگاه حک سوزنی برای حک شماره موتور
ماندگاری و مقاومت مناسب حک
یکی از مهمترین مزایای حکاکی سوزنی، ایجاد اطلاعات بهصورت مستقیم و مکانیکی روی سطح فلز است. سوزن حکاکی با ایجاد فرورفتگیهای متوالی، حروف و اعداد را روی سطح قطعه شکل میدهد؛ بنابراین نوشته به یک لایه چاپی یا برچسب جداگانه وابسته نیست. میزان ماندگاری حک به عواملی مانند عمق حک، جنس و سختی قطعه، شرایط سطح و میزان سایش در طول زمان بستگی دارد.
خوانایی و یکنواختی نوشته
در صورت انتخاب صحیح سوزن و تنظیم مناسب فشار هوا، سرعت حرکت و تراکم نقاط، دستگاه حک سوزنی میتواند حروف و اعداد را بهصورت منظم و قابل خواندن روی قطعه ایجاد کند. اندازه کاراکتر، فاصله نقاط و شرایط سطح نیز بر کیفیت نهایی نوشته تأثیر دارند. برای دستیابی به نتیجه یکنواخت، تثبیت مناسب هد و تنظیم دستگاه متناسب با جنس قطعه اهمیت زیادی دارد.
عدم نیاز به جوهر و لیبل
در حکاکی سوزنی، اطلاعات مستقیماً توسط سوزن روی سطح فلز ایجاد میشود و برای ایجاد نوشته به جوهر، ریبون یا لیبل نیاز نیست. به همین دلیل، در کاربردهایی که اطلاعات باید مستقیماً روی قطعه ثبت شوند، میتوان بخشی از هزینه و وابستگی به مواد مصرفی مربوط به چاپ و برچسبگذاری را کاهش داد. البته خود دستگاه دارای قطعات مصرفی مانند سوزن است که بسته به میزان استفاده ممکن است نیاز به تعویض داشته باشند.
قابلیت حک اطلاعات متغیر
یکی از مزایای مهم دستگاه حک سوزنی، امکان تغییر اطلاعات حکشده برای هر قطعه است. اطلاعاتی مانند شماره سریال، کد قطعه، تاریخ تولید یا سایر شناسههای موردنیاز را میتوان متناسب با کاربرد تغییر داد. این قابلیت در خطوط تولید و تعمیرگاههایی که قطعات مختلف با اطلاعات متفاوت پردازش میشوند، انعطافپذیری مناسبی ایجاد میکند.
امکان حک روی قطعات بزرگ و سنگین
دستگاههای حک سوزنی پرتابل برای حک روی قطعاتی که جابهجایی آنها دشوار است، مزیت قابلتوجهی دارند. بهجای انتقال قطعه سنگین به یک دستگاه رومیزی، میتوان هد حکاکی را به محل موردنظر منتقل و روی قطعه مستقر کرد. با استفاده از پایه یا فیکسچر مناسب، امکان حک روی قطعاتی مانند بلوک موتور، پوسته گیربکس، قطعات ماشینآلات و سایر قطعات فلزی بزرگ فراهم میشود.
قابلیت استفاده روی انواع قطعات فلزی
حک سوزنی، با انتخاب مناسب دستگاه، سوزن و تنظیمات، قابلیت استفاده روی طیف متنوعی از قطعات فلزی را دارد. با این حال، نتیجه حک به جنس، سختی، شکل و وضعیت سطح قطعه وابسته است و نمیتوان یک تنظیم ثابت را برای تمام فلزات و قطعات به کار برد. به همین دلیل، برای کاربردهای مختلف بهتر است تنظیمات دستگاه روی نمونه واقعی یا نمونهای همجنس قطعه بررسی شود.
مناسب برای رهگیری قطعات
امکان حک شماره سریال، کد قطعه، کد تولید و سایر شناسهها باعث میشود دستگاه حک سوزنی برای شناسایی و رهگیری قطعات در فرآیندهای تولید و تعمیر مناسب باشد. از آنجا که اطلاعات مستقیماً روی قطعه ایجاد میشود، وابستگی به برچسبهای جداگانه برای شناسایی قطعه کاهش مییابد و اطلاعات میتواند همراه با خود قطعه باقی بماند.
مزایای اقتصادی و بهرهوری
ارزیابی اقتصادی دستگاه حک سوزنی فقط به قیمت خرید آن محدود نمیشود. کاهش مصرف برخی مواد مانند لیبل و جوهر، کاهش خطا و دوبارهکاری، بهبود فرآیند رهگیری و امکان استفاده از یک دستگاه برای چند نوع قطعه میتواند بر بهرهوری سرمایهگذاری تأثیر بگذارد.
در کاربردهای تولیدی، سرعت مناسب و قابلیت تکرارپذیری حک نیز میتواند به کاهش زمان عملیات کمک کند؛ با این حال، سرعت واقعی به عواملی مانند متن، اندازه کاراکتر، تراکم نقاط، جنس قطعه و تنظیمات دستگاه وابسته است. بنابراین بهتر است هزینه و بهرهوری دستگاه بر اساس شرایط واقعی کار و حجم موردنیاز حکاکی ارزیابی شود.
محدودیتها و نکاتی که باید بدانید
صدا و ارتعاش هنگام حکاکی
دستگاه حک سوزنی هنگام ایجاد ضربه، مقداری صدا و ارتعاش تولید میکند که میزان آن به شدت ضربه، جنس قطعه، نحوه تثبیت و ساختار دستگاه بستگی دارد. در محیطهایی که سطح صدا اهمیت دارد، رعایت الزامات ایمنی و استفاده از حفاظت شنوایی مناسب توصیه میشود.
محدودیت در شکل و وضعیت سطح
حک سوزنی ماهیت نقطهای دارد و برای سطوحی که نباید فرورفتگی مکانیکی داشته باشند یا برخی طرحهای بسیار ظریف تزئینی، ممکن است روش دیگری مناسبتر باشد. همچنین سطوح بسیار زبر، شیبدار یا دارای انحنای زیاد ممکن است به تثبیت دقیقتر هد یا استفاده از فیکسچر مناسب نیاز داشته باشند.
مقایسه حک سوزنی با روشهای دیگر حکاکی
حک سوزنی در مقایسه با حک لیزری
در حک سوزنی، سوزن با ضربههای کنترلشده، فرورفتگیهای متوالی روی سطح فلز ایجاد میکند؛ در حالی که در حکاکی لیزری، انرژی لیزر باعث ایجاد تغییر یا اثر موردنظر روی سطح ماده میشود.
حک سوزنی برای شمارهگذاری و کدگذاری روی قطعات فلزی، بهویژه قطعات بزرگ و سنگین، میتواند گزینه مناسبی باشد و در مدلهای پرتابل امکان انتقال هد به محل قطعه را فراهم میکند. در مقابل، حک لیزری در کاربردهایی که ظرافت بالا، جزئیات دقیق، ظاهر یکنواخت یا عدم تماس مکانیکی با قطعه اهمیت دارد، مزیتهایی دارد.
انتخاب بین این دو روش به عواملی مانند جنس و شکل قطعه، ابعاد محل حک، میزان ظرافت موردنیاز، حجم کار و شرایط نصب دستگاه بستگی دارد.
حک سوزنی در مقایسه با حک فرز
در حکاکی فرز، معمولاً یک ابزار برنده با برداشت بخشی از ماده، نوشته یا طرح را روی سطح ایجاد میکند؛ اما حک سوزنی بدون استفاده از ابزار برادهبردار، با ایجاد نقاط متوالی توسط سوزن، کاراکترها را شکل میدهد.
برای شمارهگذاری قطعات فلزی، سادگی فرآیند، عدم نیاز به ابزار برادهبردار و قابلیت پرتابل بودن هد میتواند از مزایای حک سوزنی باشد. در مقابل، حک فرز در کاربردهایی که نیاز به برداشت مشخص ماده، شیار یا حک عمیق با هندسه خاص وجود دارد، میتواند گزینه مناسبتری باشد.
حک سوزنی در مقایسه با حک دستی
حکاکی دستی با سنبه به مهارت و دقت اپراتور وابستگی زیادی دارد و در کارهای تکراری ممکن است باعث تفاوت در اندازه کاراکترها، فاصله بین حروف، تراز نوشته یا شکل نقاط شود.
دستگاه حک سوزنی با کنترل مسیر حرکت، اندازه کاراکتر و پارامترهای حک، تکرارپذیری و یکنواختی بیشتری ایجاد میکند و امکان تغییر یا ذخیره اطلاعات را نیز فراهم میسازد. به همین دلیل، برای حک شمارههای تکراری، شماره سریال و کدهای متغیر، بهویژه در کاربردهای صنعتی و تعمیرگاهی، گزینه مناسبتری نسبت به حک دستی است.
حک سوزنی در مقایسه با پلاک و لیبل
پلاک و لیبل برای بسیاری از کاربردها روش ساده و مناسبی برای ثبت اطلاعات هستند، اما ممکن است به نصب جداگانه نیاز داشته باشند یا در اثر شرایط محیطی آسیب ببینند یا جدا شوند.
در مواردی که اطلاعات باید مستقیماً روی قطعه و با ایجاد اثر مکانیکی ثبت شود، حک سوزنی میتواند مزیت داشته باشد. با این حال، برای اطلاعات موقت، قابل تغییر یا سطوحی که نباید دچار فرورفتگی شوند، استفاده از لیبل یا روشهای دیگر میتواند انتخاب منطقیتری باشد.
راهنمای خرید دستگاه حک شماره موتور
پیش از دریافت قیمت، مشخصات کاری خود را بهطور دقیق آماده کنید. اطلاعاتی مانند نوع و جنس قطعات، سختی تقریبی، شکل و ابعاد محل حک، اندازه متن، تعداد خطوط، نوع اطلاعات و تیراژ روزانه میتواند به سازنده کمک کند تا دستگاه متناسب با نیاز شما را پیشنهاد دهد. ارسال عکس و ابعاد محل حک و در صورت امکان ارائه نمونه واقعی قطعه، دقت این بررسی را بیشتر میکند.
یکی از مهمترین مراحل پیش از خرید، نمونهزنی روی قطعه واقعی یا نمونهای همجنس و مشابه است. در این آزمایش میتوان کیفیت و خوانایی حک، عمق مناسب، زمان انجام عملیات، نحوه قرارگیری هد و مناسب بودن تنظیمات دستگاه را بررسی کرد. همچنین در مورد دستگاههای پرتابل، وزن هد، روش تثبیت آن و امکان استفاده از پایه یا فیکسچر متناسب با قطعه باید مورد توجه قرار گیرد.
در زمان خرید، درباره اقلام همراه، گارانتی، آموزش، تأمین سوزن و سایر قطعات مصرفی، خدمات تعمیر و هزینه نگهداری سؤال کنید. همچنین امکانات کنترلر و نرمافزار، مانند ذخیره و مدیریت برنامهها، ورود اطلاعات متغیر، پشتیبانگیری و در صورت نیاز امکان اتصال به تجهیزات جانبی را بررسی کنید.
در نهایت، قیمت دستگاه را نباید بهتنهایی معیار انتخاب قرار داد. بهتر است قیمت دستگاه، تجهیزات و فیکسچر موردنیاز، آموزش، خدمات پس از فروش، قطعات مصرفی و هزینههای نگهداری در کنار کیفیت حک و تناسب دستگاه با قطعات واقعی شما مقایسه شود. خرید دستگاهی که از نظر مشخصات فنی با نیاز واقعی کار مطابقت داشته باشد، معمولاً اهمیت بیشتری از انتخاب صرفاً ارزانترین گزینه دارد.
سوالات متداول درباره دستگاه حکاکی سیلندر خودرو
آیا دستگاه حک سوزنی برای حک شماره موتور مناسب است؟
بله. دستگاه حک سوزنی برای ایجاد حک دائمی روی بسیاری از قطعات فلزی از جمله بلوک سیلندر مناسب است. انتخاب سوزن، فشار هوا و تنظیمات حک باید متناسب با جنس و شرایط سطح قطعه انجام شود.
آیا دستگاه حکاکی سیلندر قابل حمل است؟
بله، برخی مدلهای دستگاه حک سوزنی بهصورت پرتابل طراحی شدهاند و امکان انتقال هد دستگاه به محل قطعه را فراهم میکنند. این ویژگی برای قطعات بزرگ و سنگین مانند بلوک سیلندر اهمیت زیادی دارد.
آیا میتوان عمق حکاکی را تنظیم کرد؟
بله. در دستگاههای پنوماتیکی، فشار هوای ورودی و سایر پارامترهای مؤثر بر فرایند میتوانند بر شدت ضربه و عمق حک تأثیر بگذارند. تنظیمات باید بر اساس جنس و سختی قطعه انجام شود.
آیا امکان حک شماره سریال و اطلاعات متغیر وجود دارد؟
بله. بسته به نوع کنترلر و نرمافزار دستگاه، میتوان متنهای مختلف، شماره سریال، شمارنده و برخی اطلاعات متغیر را برای حک روی قطعات تعریف کرد.
دستگاه حک سوزنی بهتر است یا دستگاه حک لیزری؟
انتخاب به نوع قطعه و کاربرد بستگی دارد. حک سوزنی برای شمارهگذاری مستقیم روی قطعات فلزی سنگین و بزرگ میتواند گزینه مناسبی باشد، در حالی که لیزر برای جزئیات ظریف و حک بدون تماس مکانیکی مزیتهایی دارد.
آیا قبل از خرید میتوان حکاکی روی قطعه را آزمایش کرد؟
بهتر است پیش از خرید، حکاکی روی نمونهای مشابه قطعه واقعی انجام شود تا کیفیت، خوانایی، عمق حک و زمان انجام کار بررسی شود.
خلاصه و جمعبندی
دستگاه حکاکی ضربهای (سوزنی) راهکاری صنعتی برای ثبت مستقیم اطلاعات روی قطعات فلزی است و با توجه به طراحی دستگاه و تجهیزات مورد استفاده، میتواند برای حک شماره موتور، بلوک سیلندر، شاسی خودرو و قطعات بزرگ و سنگین مورد استفاده قرار گیرد. قابلیت جابهجایی هد، محدوده حک متناسب با نیاز، امکان تنظیم فشار هوا و پارامترهای حک و همچنین توانایی کنترلر و نرمافزار در مدیریت متن، ذخیره برنامهها و اجرای اطلاعات متغیر از عوامل مهم در انتخاب دستگاه هستند.
یک انتخاب مناسب بهتر است با بررسی قطعه واقعی و نمونهزنی آغاز شود، نه صرفاً مقایسه مشخصات کاتالوگ. آزمایش روی نمونه مشابه میتواند کیفیت و خوانایی حک، نحوه قرارگیری هد و مناسب بودن تنظیمات دستگاه را مشخص کند. در کنار مشخصات فنی، وزن و قابلیت جابهجایی هد، فیکسچر موردنیاز، امکانات کنترلر و نرمافزار، تأمین سوزن و قطعات مصرفی و کیفیت خدمات پس از فروش نیز باید در تصمیمگیری مورد توجه قرار گیرند.
در نهایت، بهترین دستگاه الزاماً دستگاهی با بیشترین امکانات نیست؛ بلکه دستگاهی است که با جنس و ابعاد قطعات، شکل محل حک، حجم کار و شرایط واقعی استفاده تناسب داشته باشد. انتخاب صحیح باید بتواند نتیجهای خوانا، یکنواخت و قابل تکرار ایجاد کند و در عین حال از نظر امکانات نرمافزاری، هزینه، نگهداری و خدمات فنی نیز برای مجموعه قابل توجیه باشد.
